ST1000DX001-1CM162 SSHD不認盤恢復成功案例

客戶:科技王廣場一商戶

日期：2021.1.23

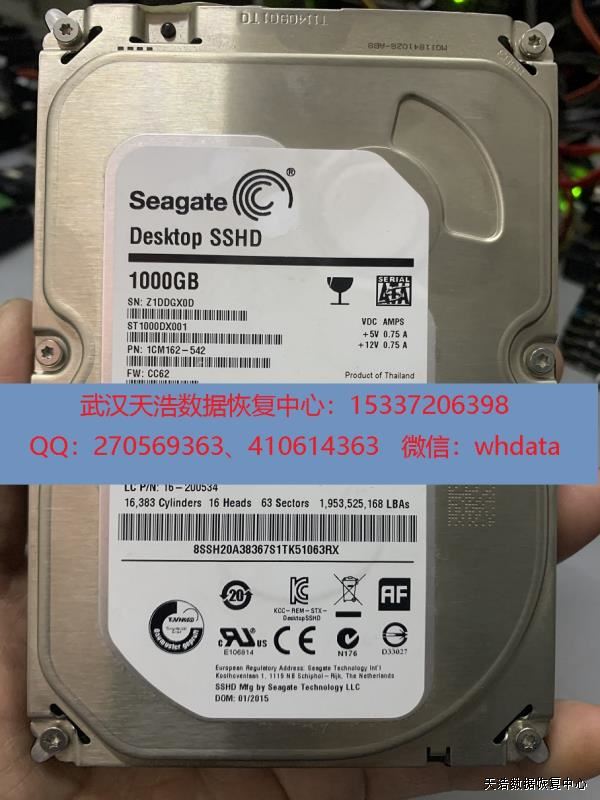

硬盤型號：ST1000DX001-1CM162   SN：Z1DDGX0D   FW：CC62    電路板號：100716565

故障現象：硬盤通電不認盤，這種是固混盤，板上有個SSD。

解決方案：收到硬盤后，接到數據恢復工具PC-3000 UDMA Express上，通電檢測發現，終端信息如下：

Rst 0x40M
Servo Processor Is Reset.
   SOC PSM Mode =    0001      Atomic
   SOC PSM Command = 0000      Flash Read
   SOC PSM Status =  0001      ECC Error
Clump Parametrics:
                    Clump = 021C
                 DataType = 001A
                 ModeFlag = 01
               EraseCount = 0000B55F
           EraseFailCount = 00
         ProgramFailCount = 00
            WeakReadCount = 1F
    UncorrectableECCError = 07
---SOC PSM Command History---
 Cmd#/PsmCmd    Clump     Offset     Length     LbaMid     LbaLow   LbaBits39To32 Options   Status    DestClump  DestOffset
     0000       021C       0FF0       0009       8000       0810       0000       C000       0001       C207       55A3
     0C00       021C       0FF0       0009       8000       0810       0000       C000       0001       C207       55A3
     0B00       033C       0000       0008       8000       175A       0000       C000       0080       C207       55A3
     0A00       000B       0000       0800       8000       0000       0080       C000       0080       C207       55A3
     0901       027A       06D0       0010       0000       0000       0000       C000       0080       C207       55A3
Flash Statistics:
BridgePSMDriverID = 0x0006
FlashID ECA7 947E 64C4
Flash Manufacturer: Samsung
Flash Capacity = 00008 GB MLC
Combo Mode
NumberOfClumps =    0x0800
LBAsPerCluster =    0x0010
LBAsPerClumpMLC =    0x2000
LBAsPerClumpSLC =    0x1000
ClustersPerClumpMLC =    0x0200
ClustersPerClumpSLC =    0x0100
DefragClumpThresholdInSectors =    0x1000
UserSLCMaxSizeInClumps =           0x0300
NumberOfPotentiallyWrittenClusters =    0x0004
DefectListRevisionKey         0x0002
SLC Clumps                    0x0342
 SIM Error 101F LBA 0000000000000000 FD 08424093
 RW Error 00000000
Table Recovery Faked and Completed
6Gb Max Speed lowered to 3Gb for Intel bug
Send Status: COMRESET seen

原板處理固件后，硬盤正常認盤，數據區都能正常訪問，DE鏡像，成功恢復硬盤內幾乎全部數據。
